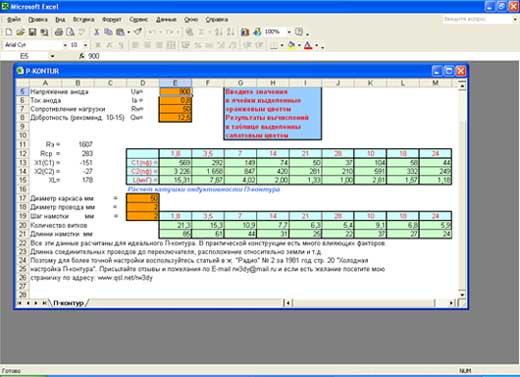

Программа для быстрого расчета П-контуров. Расчет производится по методике предложенной в журнале "Радио" № 10 1983 г. автор Ю.Куриный UA9ACZ(1983г.).

Программа оптимизации преобразователя OPTY V2.1 предназначена для оптимизации преобразователя радиочастоты и оценки нелинейности проходной характеристики усилительного прибора. В качестве активного элемента может выступать как биполярный транзистор, так и полевой транзистор любого типа. Процесс оптимизации преобразователя представляет собой нахождение Max функции двух переменных, одной из которых является постоянное смещение на вольтамперной характеристики транзистора, другой - амплитуда напряжения гетеродина. Оптимизация считается законченной при достижении наибольшего значения крутизны преобразования, которая рассчитывается методом пяти ординат. Причем, на характеристике крутизны прибора выбирается линейный участок, исключающий режим преобразования с отсечкой который заполняет результирующий выходной сигнал нежелательными комбинационными составляющими и в целом снижает качественные показатели преобразователя. Кроме этого программа находит в десяти равноудаленных друг от друга точках интервала аппроксимации значения производных вольтамперной характеристики и их отношения. Эти значения могут пригодиться для оценки и расчета, вносимых разного рода нелинейных искажений в усиливаемый сигнал (при применении транзистора в качестве усилителя радиочастоты), а так же для расчета по постоянной составляющей систем АРУ.
Алгоритм работы программы основана на аппроксимации вольтамперной характеристики транзистора с помощью степенного полинома и нахождении крутизны преобразования методом пяти ординат. Аппроксимация вводимой функции производится методом наименьших квадратов и, следовательно, при вводе проходной характеристики транзистора необходимо учитывать, что вводимое значение напряжения надо брать с неизменным приращением, так как этого требует данный метод аппроксимации. Количество вводимых точек нецелесообразно брать больше 8 - 9, потому что это значительно увеличивает время расчета и в большинстве случаев точность полученных результатов при большом количестве точек напрямую зависит от погрешности вводимых значений.
Необходимо отметить, что для каждого конкретного прибора нужно снять отдельно значения проходной характеристики на лабораторном макете, так как даже небольшие отклонения параметров транзистора может вызвать неточность в расчетах.

Программа для быстрого расчета фильтров Бесселя, Баттерворта и Чебышева.

Эта короткая программа предназначена для облегчения жизни радиолюбителям-конструкторам и не только. Она предоставляет ряд подпрограмм для расчета параметров контуров.

Программа "LC-filter" позволяет рассчитать сглаживающий Г-образный LC-фильтр. Номиналы индуктивности и ёмкости находятся из условия обеспечения постоянства тока дросселя.

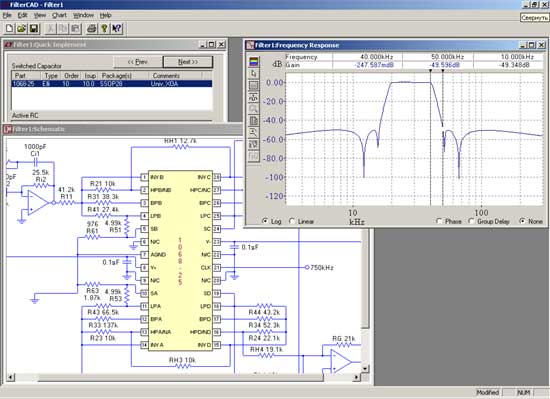

Программа предназначена для проектирования фильтров с использованием коммутируемых конденсаторов и активных RC-фильтров Linear Technologies. Filter CAD помогает пользователю, не имеющему глубоких специфических знаний разработать хороший фильтр с минимальными затратами. Также есть возможность экспериментировать при проектировании, для получения лучших результатов, варьируя конфигурацией фильтра или параметрами его элементов. FilterCad позволяет проектировать ФНЧ, ФВЧ, полосовые и режекторные фильтры с разнообразных типов, включая фильтры Баттерворта, Чебышева, Бесселя, эллиптические, а также другие, определенные пользователем.

Программа "Filter for acoustic system 2.0.0.0" предназначена для расчётов 6 вариантов кроссоверов - пассивных фильтров акустических систем. В справке программы приведены рекомендации по расчёту кроссоверов, имеются расчётные формулы. Количество головок в колонке - одна, две или три.

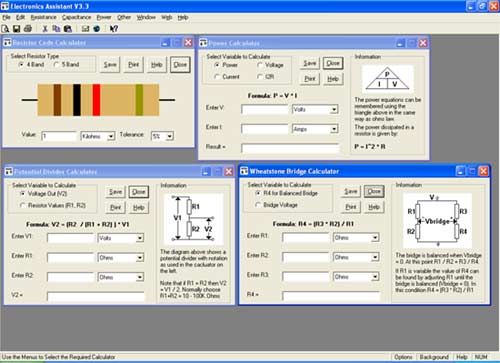

Маленькая программа, разработанная для выполнения основных вычислений связанных с электроникой. Она включает калькулятор кодовой и цветовой маркировки резисторов, конденсаторов, калькуляторы делителя и мостовой схемы и др.

Программа анализа цифровых схем. Может оказаться удобной для курсов схемотехники, ПТЦА и не только. В качестве матаппарата используются сети Петри.

Программа "Converter" позволяет рассчитать двухтактный полумостовой преобразователь импульсного источника питания с самовозбуждением. Магнитопровод трансформатора TV1 – тороидальный.
